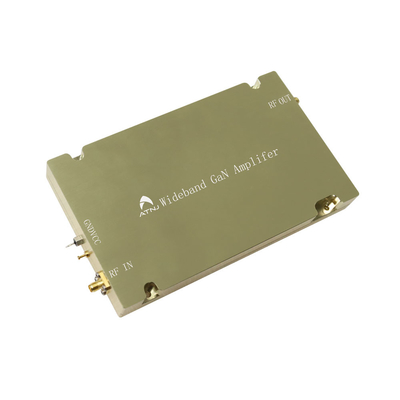

ATNJ настраиваемый широкополосный 20-700 МГц ГАН-усилитель Ультраполосный высокомощный ГАН-усилитель для 2G 3G 4G 5G

ATNJ настраиваемый широкополосный 20-700 МГц ГАН-усилитель Ультраполосный высокомощный ГАН-усилитель для 2G 3G 4G 5G

Наименование марки:	ATNJ
Номер модели:	AT-20-700-20W
MOQ:	5PCS
цена:	USD+1250--1400+kit
Условия оплаты:	T/T, западное соединение, PayPal, Alibaba, переносить банка.
Способность к поставкам:	100+ единиц+ в месяц.

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ROHS，CCC，TUV,BV， ISO

Серия:

20Watt

Операционная частота:

20-700 МГц

Pout:

≥ 43 дБм@Pin=0 дБм

Прибыль:

≥ 50 дБ

Получите плоскостность:

≤ ± 2 дБ

Пин:

≤ 0 дБм

Шпора:

≤ 60 dBc

Вес:

≤ 2,2 кг

Упаковывая детали:

Стандартная нейтральная упаковка, 54х47х24,5 см ((1 шт.),

Поставка способности:

100+ единиц+ в месяц.

Характер продукции

ATNJ настраиваемый широкополосный 20-700 МГц ГАН-усилитель Ультраполосный высокомощный ГАН-усилитель для 2G 3G 4G 5G

UWB PA широкополосный 20-700MHz CW Усилитель питания твердого состояния

Инструкция по применению:

Широкополосный усилитель мощности (UWPA) - это усилитель мощности с ультраширокой полосой пропускания, предназначенный для усиления сигналов в широком диапазоне частот при сохранении высокой эффективности, линейности,и низкое искажениеОн был специально разработан для радиочастотного помеха, но также использовался для ряда научных, промышленных и коммуникационных приложений.С широкополосным мгновенным питанием в компактном контуре, подходящем для установки в фиксированныхЭти усилители используют самые последние полупроводниковые устройства GaN для достижения непревзойденной производительности.

Он широко используется в различных RF-приложениях:

Системы беспроводной связи (базовые станции, ретрансляторы).Радарные и спутниковые системы. Испытательное оборудование (генераторы сигналов, анализаторы спектра). Широкополосные радиочастотные системы (CATV,SDR) и т.д.Мы принимаем различные индивидуальные требования для него, как:10-700 МГц, 700 МГц-4 ГГц, 4 ГГц-8 ГГц и т.д.

TТехнические характеристики:

Параметр	Индекс
Техника Часть
Операционная частота	20-700 МГц
Поут	≥ 43 дБм@Pin=0 дБм
Прибыль	≥ 50 дБ
Приобрести плоскость	≤ ± 2 дБ
Пин	≤ 0 дБм
Двигатель	≤ 60 dBc
Снижение гармонии	≤ 6 dBc
Ввод VSWR	≤ 2.0:1
Выход VSWR	≤ 2.5:1
Рабочее напряжение	28 В постоянного тока
Потребление энергии	≤ 150 Вт
Рабочее время	-10 ~ +40oC
Время хранения	-55 ~ +70oC
Вес	≤ 2,2 кг
Коннектор	SMA-KF / N-KF

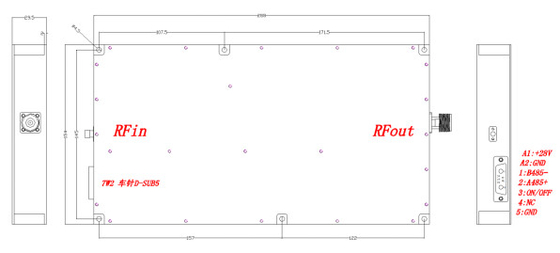

ATNJ настраиваемый широкополосный 20-700 МГц ГАН-усилитель Ультраполосный высокомощный ГАН-усилитель для 2G 3G 4G 5G 0

Особенность

Ультраширокочастотный охват
UWB PAs работают в широком спектре (например, от сотен МГц до десятков ГГц), что позволяет поддерживать несколько частотных полос (под-6 ГГц, мм-волны) в одном устройстве;устранение необходимости использования нескольких узкополосных усилителей.

Многостандартная совместимость
Они беспрепятственно поддерживают различные протоколы связи (5G NR, Wi-Fi 6/7, Bluetooth) и устаревшие системы, что делает их идеальными для многорежимных устройств и программно-определенных радиоприемников (SDR).

Уменьшенная сложность оборудования
Консолидация нескольких узкополосных ПА в одну UWB ПА упрощает конструкцию системы, снижая количество компонентов, стоимость и накладные по техническому обслуживанию.

Улучшенная гибкость для новых технологий
будущее, чтобы удовлетворить меняющиеся стандарты (например, 6G, расширение Интернета вещей) и динамический доступ к спектру, обеспечивая адаптивность к новым вариантам использования.

Высокая скорость передачи данных и низкая задержка
Позволяет широкополосную передачу сигнала, критически важна для высокоскоростных приложений (например, AR / VR, 4K потоковой передачи) за счет использования более широкой полосы пропускания канала и минимизации задержек переключения.

Улучшение энергоэффективности
Расширенные архитектуры (например, отслеживание конверта, Доэрти) поддерживают энергоэффективность на широких полосах пропускания, оптимизируя срок службы батареи в портативных устройствах и уменьшая тепловые нагрузки.

Компактный и легкий
Дизайн Интеграция многодиапазонной функциональности в единый PA уменьшает физический след, что имеет решающее значение для ограниченных пространством приложений, таких как дроны, спутники и носимые устройства.

Упрощенное формирование луча и поддержка MIMO
Упрощает фазовые массивы и массивные системы MIMO в 5G/6G путем обработки широкополосных сигналов через несколько элементов антенны с единообразной производительностью.

Частые вопросы

1Вы торговая компания или производитель? Могу ли я использовать наш собственный логотип и этикетку?

Мы являемся фабрикой, с торговой службой.

2Можно заказать образец?
Да, мы приветствуем заказ образца для проверки качества.

3: Легко ли настроить вещи?
О: Да, у нас есть руководство пользователя и поддержка технической поддержки 24/7.

4- Сколько у вас гарантии?
Мы обещаем 3-летнюю гарантию на все товары, поставляемые от нас.

5Пожалуйста, не стесняйтесь связаться с нами, если у вас есть другие вопросы.
