Плата SDR с цифровой обработкой сигнала и выборочной полосой частот 8T8R для радиосвязи с программным управлением

Плата SDR с цифровой обработкой сигнала и выборочной полосой частот 8T8R для радиосвязи с программным управлением

Наименование марки: ATNJ
Номер модели: 8T8R SDR
MOQ: 1-5 шт.
цена: USD360-USD380
Условия оплаты: T/T,Paypal,Western Union,Алибаба,страхование
Подробная информация
Место происхождения:
Шэньчжэнь
Сертификация:
CE, RoHs, CCC, ISO9001
Тип:
Модуль RF
Частота работы:
400MHz~8000MHz
Максимальная RF полоса пропускания:
800 МГц (1600 МГц в четырехканальном режиме)
Функция:
Интегрированная функция DSA
чип:
Многочипная фаза синхронизации
Упаковывая детали:
Нейтральная стандартная упаковка 29*15*8 см
Характер продукции
Особенности радиочастотного трансивера TR8165 с дискретизацией::
1. 8 дифференциальных передатчиков, максимальная частота дискретизации 12 Гвыб/с
2. 8 дифференциальных приемников, максимальная частота дискретизации 6 Гвыб/с
3. 2 приемника обратной связи, максимальная частота дискретизации 6 Гвыб/с
4. Входная частота: 400 МГц - 8000 МГц
5. Максимальная ширина полосы пропускания РЧ: 800 МГц (1600 МГц в четырехканальном режиме)
6. Встроенная функция DSA
7. Высокоинтегрированный синтезатор тактовой частоты
8. Многокристальная фазовая синхронизация
9. Поддержка приложений TDD и FDD
10. Поддержка раздельного режима 4T4R1FBx2
11. 4- 32.44 Гбит/с, цифровой интерфейс JESD204B/JESD204C

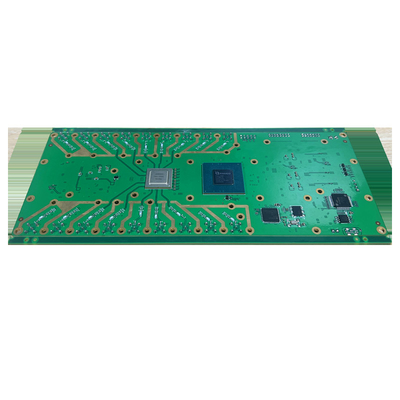

Плата SDR с цифровой обработкой сигнала и выборочной полосой частот 8T8R для радиосвязи с программным управлением 0Плата SDR с цифровой обработкой сигнала и выборочной полосой частот 8T8R для радиосвязи с программным управлением 1
Характеристики платы:
1. РЧ трансивер‌:8T8R, прямая дискретизация РЧ, частота дискретизации АЦП составляет 2949,12 МГц. Частота дискретизации ЦАП составляет 5898,24 МГц. Ширина полосы дискретизации АЦП составляет 100 МГц
2. FPGA использует отечественный Ziguang Tongchuang PG2L200H. Предлагает 200K логических элементов. Оснащен 740 DSP-умножителями.
3. Микросхема конфигурации тактовой частоты‌: Позволяет настраивать параметры частоты в соответствии с требованиями.
4. ‌MCU‌: Отвечает за инициализацию и настройку микросхемы тактовой частоты и TR8165.
Взаимодействует с FPGA через последовательный порт.

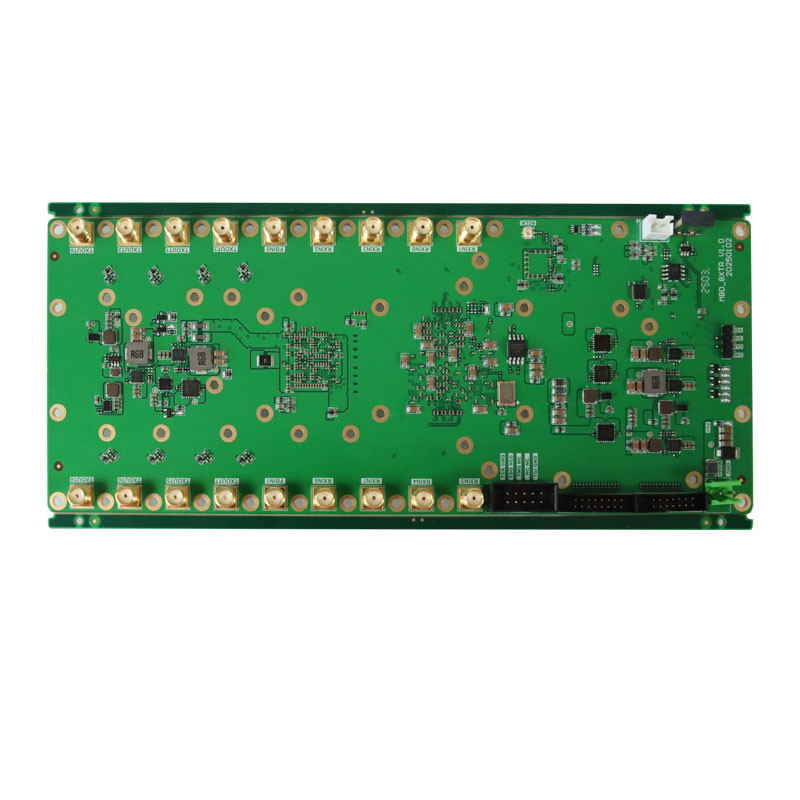

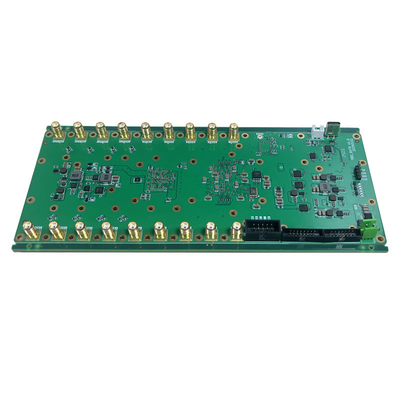

Плата SDR с цифровой обработкой сигнала и выборочной полосой частот 8T8R для радиосвязи с программным управлением 2

Плата SDR с цифровой обработкой сигнала и выборочной полосой частот 8T8R для радиосвязи с программным управлением 3

Плата SDR с цифровой обработкой сигнала и выборочной полосой частот 8T8R для радиосвязи с программным управлением 4

Плата SDR с цифровой обработкой сигнала и выборочной полосой частот 8T8R для радиосвязи с программным управлением 5



Плата SDR с цифровой обработкой сигнала и выборочной полосой частот 8T8R для радиосвязи с программным управлением 6
