Время: Apr.29, 2021
Положение: Супермаркет JD QiXian (магазин WANKELI)
Запросы: Вызывая сигнал и сигнал данных 4G всего Китая Netcom

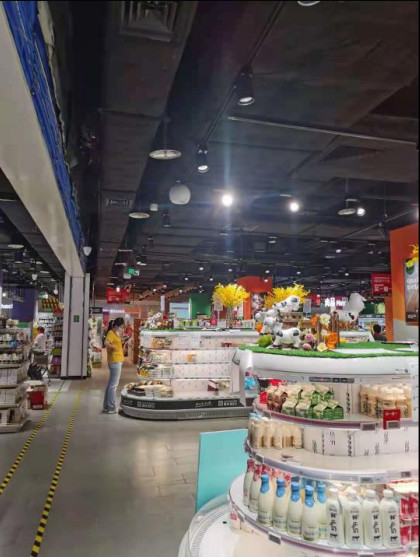

Супермаркет JD QiXian (магазин WANKELI) расположен в здании подиума и поле подвала 1 жилого района «WANKELI-ZHEN», около выхода станции метро Antuoshan в районе Futian, Шэньчжэнь. По мере того как «WANKELI-ZHEN» заново построено, не аранжирован охват сигнала от операторов сигнала, но раскрывая время супермаркета (Apr.30) неизбежный.
Согласно обзорам чертежей и поля, найдено что 2 части супермаркета JD QiXian. Одна часть зона распределения в первом этаже с вокруг 300sqm, и другая часть зона работы, складирования и офиса супермаркета в поле подвала 1-ом, с зоной 2300sqm.
Зона распределения в первом этаже
После обзоров поля, мы нашли что пол зоны распределения на том основании близко к улице и имеет небольшую область без любых разделов или затруднений. Сигналы 3 сетей здесь все очень хорошие. Поэтому, нам не нужно иметь мобильный охват сигнала для зоны распределения.
Однако, потому что супермаркет расположен в центре пола подвала 1-ого без любого крытого распределения сигнала от операторов сигнала, только очень слабый сигнал смог быть получен в некоторых специфической области, вызывая сигнале неясном и никаком сигнале 4G.
За исключением замораживателя, не дела для ходить по магазинам или работы, сигналу 2G/3G/4G нужно полно быть предусматриванным в супермаркете, особенно в офисе и оформляет заказ.
Схема
проводка крытого распределения сигнала как ниже:
1, на открытом воздухе антенна установлено на внешнюю стену зоны распределения для того чтобы получить хороший ресурс сигнала.
2, репитер netcom стекловолокна полный (MU) установлены на внутреннюю стену зоны распределения.
3, связывающ проволокой кабель стекловолокна в 200 метров для подключения MU в зоне распределения первого этажа с репитером (RU) в комнате машины пола подвала 1-ого.
4, распределяя каналы от RU для того чтобы соединить 17 антенн потолка для того чтобы иметь полно охват в B1.
Зеленые зоны выше район и контрольная площадка офиса.
Конструированная топология следующим образом:
Сила сигнала испытала около внешней стены следующим образом,
Китай мобильное 4G TDD-LTE1900MHz, сила сигнала -85dBm
Телекоммуникации 4G FDD-LTE2100MHz Китая, сила сигнала -81dBm
Китай Unicom 4G FDD-LTD1800MHz, сила сигнала -84dBm
Основанный на испытанной силе сигнала, мы использовали бы наши приборы стекловолокна MU-RU полные netcom 5-диапазона. Из-за положения супермаркета, расстояние в сверх 150 метров от зоны распределения в первом этаже, решение соединения MU-RU с кабелем стекловолокна смогло эффектно уменьшить потерю кабеля, и смогло двух-усиленный для того чтобы иметь лучшее представление.
Введение прибора
Введение UDAS
UDAS: Ультра широким антенное устройство распределенное диапазоном, также вызвало систему распределения стекловолокна. Своя основная особенность соединить главный блок (MU) и удаленный блок (RU) с кабелем стекловолокна, который смог соотвествовать передачи международного сигнала. Передача сигнала в кабель стекловолокна 20-120km (сигнал простой полосы) или 2-5km (multi сигнал диапазонов). „
мультиплексор
оптически модуль
Модуль электропитания
Модуль Minitor
Главный блок (MU)
Удаленный блок (RU)
Диаграмма принципа деятельности
Диаграмма топологии системы
UDAS смогло иметь лучшее представление для того чтобы разрешить проблему амортизации сигнала в передаче, которая приложена к охвату сигнала обширного района. Двух-усиленный сигнал MU и RU смог эффектно обеспечить амплификацию слабого сигнала и обеспечить все приборы с полной силой выхода, которая делает охват более большим и представление лучшее.
С двух-амплификацией, увеличение системы смогло быть до 85dBm. Полная сила выхода RU смогла быть 27dBm, которое позволяет ему соединиться с 15-20 комнатными антеннами для того чтобы покрыть 3000-5000sqm.
Конструкция и установка
Антенна панели принята как на открытом воздухе антенна, установленная на внешнюю стену зоны распределения в первый этаж.
Главный блок (MU) установлен на внутреннюю стену зоны распределения в первый этаж, и удаленный блок (RU) установлен в комнату машины в поле подвала 1-ом.
Для обеспечения пользы на раскрывая времени супермаркета, оно только приняло 2,5 дня для выполнения всей установки оборудования и для выполнения всего распределения комнатных антенн. Кроме того, все наши кабели связаны проволокой в подносах кабеля, которые выиграли нас высокая похвала от свойства и супермаркета.
Влияние проекта
После того как конструкция и установка, мы испытали силу сигнала что частота 5 диапазонов смогла достигнуть очень хорошей работы. Ниже значение прибора работая для 5 диапазонов:
Сила выхода смогла также достигнуть очень хорошей работы. Превосходный вызывая сигнал и сигнал данных 4G смогли быть испытаны в каждом угле супермаркета. Сила сигнала испытала следующим образом:
Сила сигнала 4G -75dBm Китая мобильная к -90dBm
Сила сигнала -80dBm телекоммуникаций 4G Китая к -95dBm
Сила сигнала -85dBm Китая Unicom 4G к -95dBm
Супермаркет JD QiXian также имел само- тест, это спросить все сообщения теста штата магазина, вызывает, занимается серфингом интернет в то же время для того чтобы увидеть если характеристика рабочое смогло соотвествовать их. После проверки, они очень удовлетворены с нашей схемой!
Оно приняло меньше чем 10 дней для того чтобы закончить проект после того как мы получили проект. Мы использовали самое лучшее решение и самую быструю эффективность конструкции для того чтобы соотвествовать клиентов охвата сигнала супермаркета.
Этот проект типичное решение охвата сигнала для супермаркета.
CO. техники связи Шэньчжэня ATNJ, Ltd
Apr.30, 2021
