Адрес: Особняк центра вклада, район Pingshan, город Шэньчжэня
Требования: Охват сигнала AMR (AMR: автоматическое чтение метра)

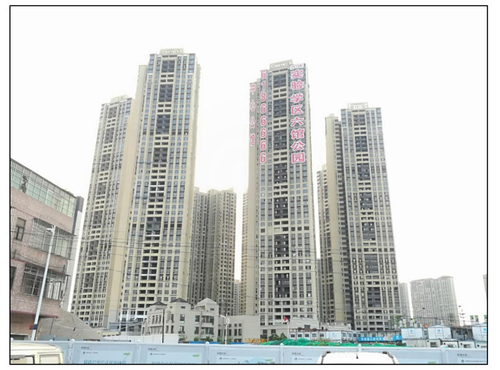

Особняк центра вклада расположен в улице Pingshan, Шэньчжэне, и он близко к быть закончен. Системы силового оборудования были установлены на отрицательный второй этаж 5 зданий. В виду того что область заново начатое здание, оборудование и сигналы операторов сигнала хорошо не были предусматриваны в области, и никакой сигнал в подземной парковке.
5 зон на отрицательном втором этаже силовое оборудование, и связь чтения метра использует модули связи 4G Китая мобильные, поэтому нам нужно покрыть мобильные сигналы 4G в 5 зонах в диаграмме ниже.
1. обзор сигнала
В зоне первого и поле вторых этажей на том основании здания, мобильные обнаруженные сигналы 4G все в диапазоне 1900Mhz. Прочность сигнала RSRP около -90, которая может встретить прочность приема источника.
схема 2.Device
1 прибор、
Только мобильное 4G необходимо, и диапазон 1900M может соотвествовать. Поэтому, в этом сценарии применения клиента, использован одиночный мобильный диапазон 4G f, и усилитель сигнала 1900M можно увеличить. Это время, высокомощный мобильный прибор 4G использован, с увеличением 80dB и выходной мощностью 27dBm.
конструкция проводки 2、
Потому что комнаты силы 5 зданий на отрицательном втором этаже, и расстояние между каждым зданием очень далеко, мы используем прибор для того чтобы передать сигнал каждому поэтому, прибор использованы под каждым зданием для нажатия множественных антенн потолка в несколько комнат для охвата сигнала.
2-4 комнат распределения силы под каждым зданием, и splitters и муфты используемые в середине немножко другие. Но независимо от роста или уменшения 1-2 антенн потолка, измеренный выход может отвечать потребностямы охвата.
3.Construction
50-12 кабель использован как на открытом воздухе кабель, который введен от первого и террас второго этажа к отрицательной комнате распределения силы второго этажа через комнату распределения хорошо. В подносе кабеля комнаты распределения силы, 50-3 фидеры, splitters силы и муфт использованы для того чтобы соответствовать антенне потолка каждой комнаты.
4.Testing
После того как конструкция выполнена, мобильные сигналы 4G 5 региональных комнат распределения силы достигали полную решетку, и сила сигнала высококачественна, между -60dB к -77dB.
Работая значение оборудования также очень хорошо, и оно в таком же ряде как значение высчитанное оценкой.
Точные тесты данных были выполнены на 5 районах комнаты, и вся комната хорошо была покрыта, и клиент прошел проверку соответствия условиям конторы электричества 13-ого мая.
Заключение:
Для охвата сигнала AMR в подземной парковке, точная частота и оператор сигнала необходимы перед схемой. Очень легко разрешить и достигнуть влияние путем измерять длину и потерю кабеля подачи сигналов в конструкции и схеме.
