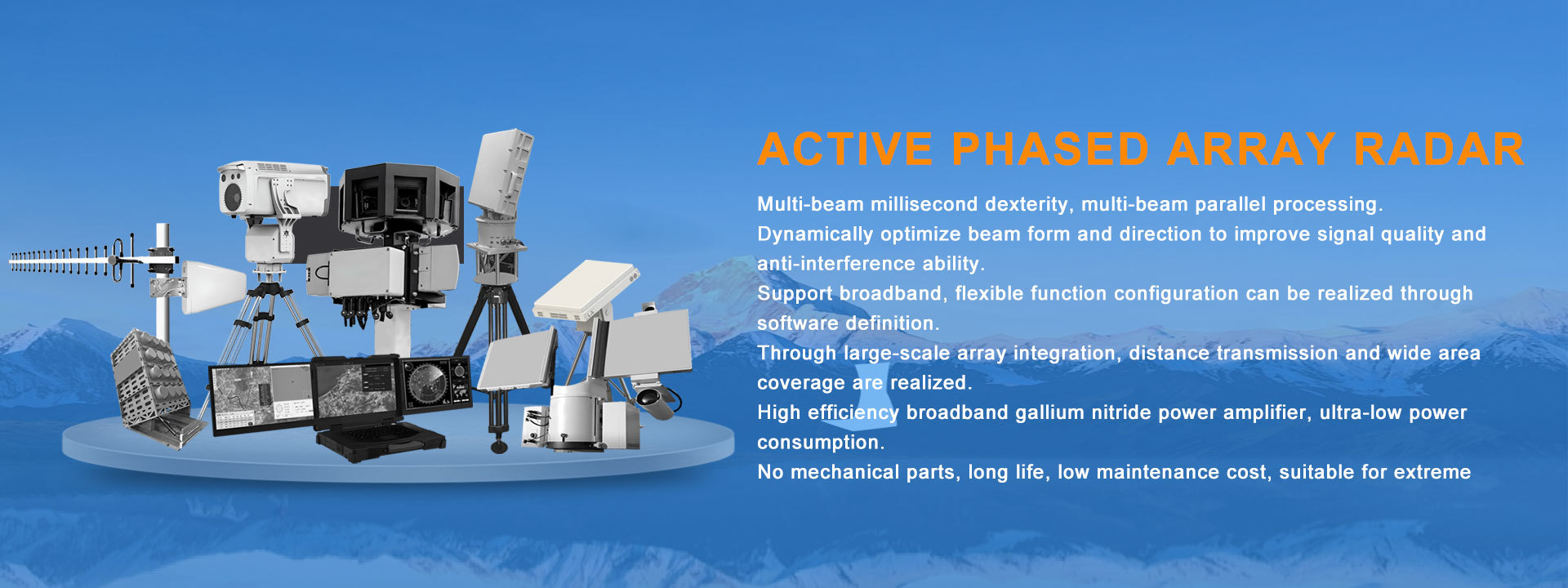

Радар с фазированной антенной решеткой (ФАР) - это передовая радиолокационная технология, которая использует электронное управление для направления луча. Изменяя разницу фаз между отдельными излучающими элементами в антенной решетке, он может быстро сканировать и направлять луч без необходимости механического вращения антенны.Ниже приведены его основные характеристики и принципы работы:   Основной принцип: Управление фазой:Формируется большая решетка, состоящая из множества небольших антенных элементов (антенн). Каждый антенный элемент независимо передает и принимает сигналы.Регулируя разницу фаз сигналов каждого антенного элемента, электромагнитные волны накладываются и усиливаются в определенном направлении (формирование луча), в то время как в других направлениях они гасятся, что обеспечивает электронное управление лучом.   Гибкость луча:Луч может переключать направления за микросекунды, поддерживая отслеживание нескольких целей и быстрое сканирование (например, одновременный мониторинг нескольких областей).Он может динамически распределять ресурсы луча (например: некоторые элементы решетки отслеживают цель, в то время как другие ищут новые цели).   Тип:   Активная фазированная антенная решетка (АФАР):Каждый элемент решетки интегрирует независимый передающий/приемный модуль (T/R компонент), что обеспечивает высокую надежность и сильную помехозащищенность.Применение: современные истребители (например, F-35), самолеты дальнего радиолокационного обнаружения (например, Air警-500), системы противоракетной обороны.   Пассивная фазированная антенная решетка (ПФАР):Использование одного передатчика и управление лучом с помощью фазовращателя, этот метод экономичен, но имеет ограниченную функциональность.Применение: ранние радиолокационные системы (например, радар российского С-300).   Преимущества:   Быстрый отклик: скорость переключения луча намного выше, чем у радара с механическим сканированием.Многозадачность: он может одновременно выполнять такие функции, как поиск, отслеживание и связь.Помехозащищенность: направления помех могут быть подавлены посредством адаптивного подавления.Обнаружение стелс: высокая чувствительность, способная обнаруживать самолеты-невидимки и другие малозаметные цели.   Типичное применение:   Военное: наведение ракет, корабельная противовоздушная оборона (например, система США "Иджис"), бортовой радар управления огнем.Гражданское: метеорологический радар (для мониторинга суровых конвективных погодных условий), спутниковая связь, управление воздушным движением в аэропорту.         Компания Shenzhen ATNJ Communication Technology Co.,LTD. расположена в Шэньчжэне, Кремниевой долине Китая. Ориентирована на исследования и разработки, производство и продажу активных фазированных антенных решеток, платформы программно-определяемого радио (SDR), пользовательского алгоритма искусственного интеллекта для программного радио, сверхширокополосного усилителя мощности, радиочастотного модуля, решений для оптимизации коммуникационных сетей и других продуктов, является профессиональным производственным предприятием OEM/ODM по разработке радиооборудования. Будущее - это эра быстрого развития низковысотной экономики и взрывного роста искусственного интеллекта. Как лидер отрасли, ATNJ всегда следует пульсу времени, придерживается первоначальных стремлений, стремится предоставлять клиентам отличные коммуникационные решения, предоставляя качественные услуги OEM и индивидуальные услуги ODM. Мы всегда придерживаемся клиентоориентированного подхода, предоставляем полный спектр услуг. От консультаций по продуктам, проектирования программ, индивидуальной разработки, проектирования и производства - услуги «одного окна». Наша цель - гарантировать, что клиенты смогут почувствовать наши профессиональные услуги, наслаждаясь качественной продукцией. Чтобы предоставить клиентам конкурентоспособную коммуникационную продукцию, удовлетворить быстрое развитие рыночного спроса, достичь общего развития с пользователями, мы надеемся на сотрудничество с вами для создания лучшего будущего!

Уважаемые коллеги:Приглашаем вас принять участие в MWC Doha 2025 в Катаре. Являясь ведущим мировым мероприятием в индустрии мобильной связи, серия MWC неизменно задает темп отраслевым тенденциям, объединяя лидеров мнений, пионеров инноваций и политиков со всего мира. Это первый раз, когда MWC проводится в Дохе, предлагая вам беспрецедентный опыт.Адрес: Выставочный и конференц-центр Дохи (West-bay, P.O. Box 10600 - Доха, Катар)Дата: 25-26 ноябряНОМЕР СТЕНДА: G40Катар стремится построить передовое цифровое общество, и MWC Doha 2025 родилась из этого стремления. Выставка поможет Катару достичь своей цифровой повестки дня и национального видения до 2030 года, способствовать цифровой трансформации на Ближнем Востоке и усилить влияние Катара и региона в области глобальных научных и технологических инноваций. Это не только демонстрация технологий, но и важная платформа для продвижения отраслевого сотрудничества и прогресса.Как главное глобальное событие в области мобильной связи, MWC Doha соберет лидеров отрасли, лиц, принимающих решения, и новаторов со всего мира. Здесь вы примете участие в углубленном обмене мнениями с элитой со всего мира, совместно изучите передовые технологии и тенденции развития в отрасли, получите самую актуальную информацию о рынке и откроете неограниченные возможности для развития своей карьеры. В то же время у вас будет возможность воочию увидеть достижения цифровой трансформации в области искусственного интеллекта, передовых технологий 5G и интеллектуальной мобильности, а также стать свидетелями быстрого прогресса технологий.Эта выставка предоставляет вам уникальную платформу для общения и сотрудничества. Вы сможете установить тесные связи с коллегами по отрасли, расширить сферу своей деятельности и искать больше возможностей для сотрудничества. Вы также сможете принять участие в углубленных дискуссиях с экспертами отрасли, получить профессиональную информацию и помочь своей компании выделиться в условиях жесткой рыночной конкуренции.Мы надеемся встретиться с вами на MWC Doha 2025, чтобы открыть новую главу в индустрии мобильной связи и вместе способствовать прогрессу и развитию цифрового общества!С наилучшими пожеланиями, Shenzhen ATNJ Communication Technology Co.,LTD

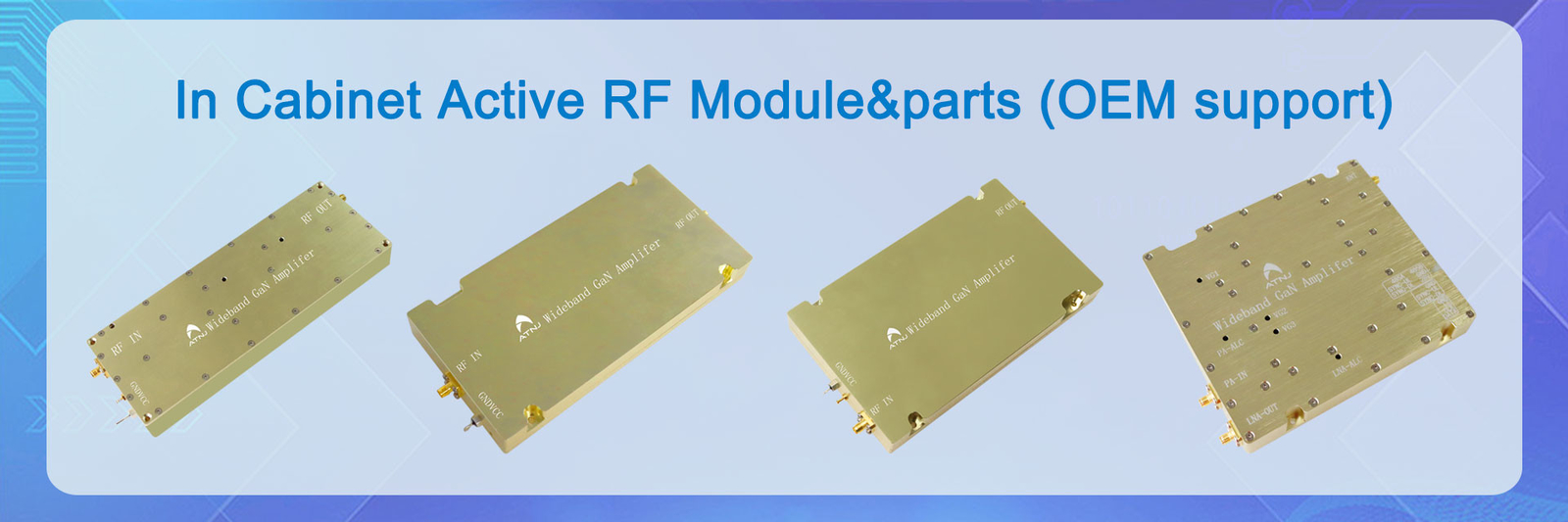

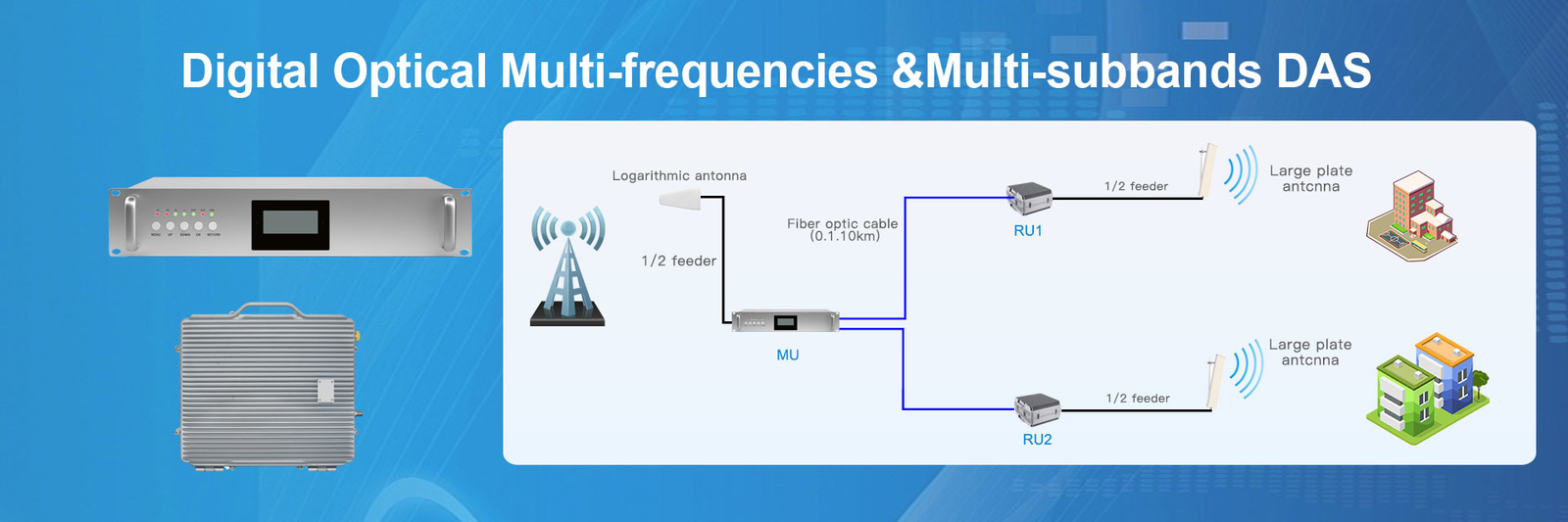

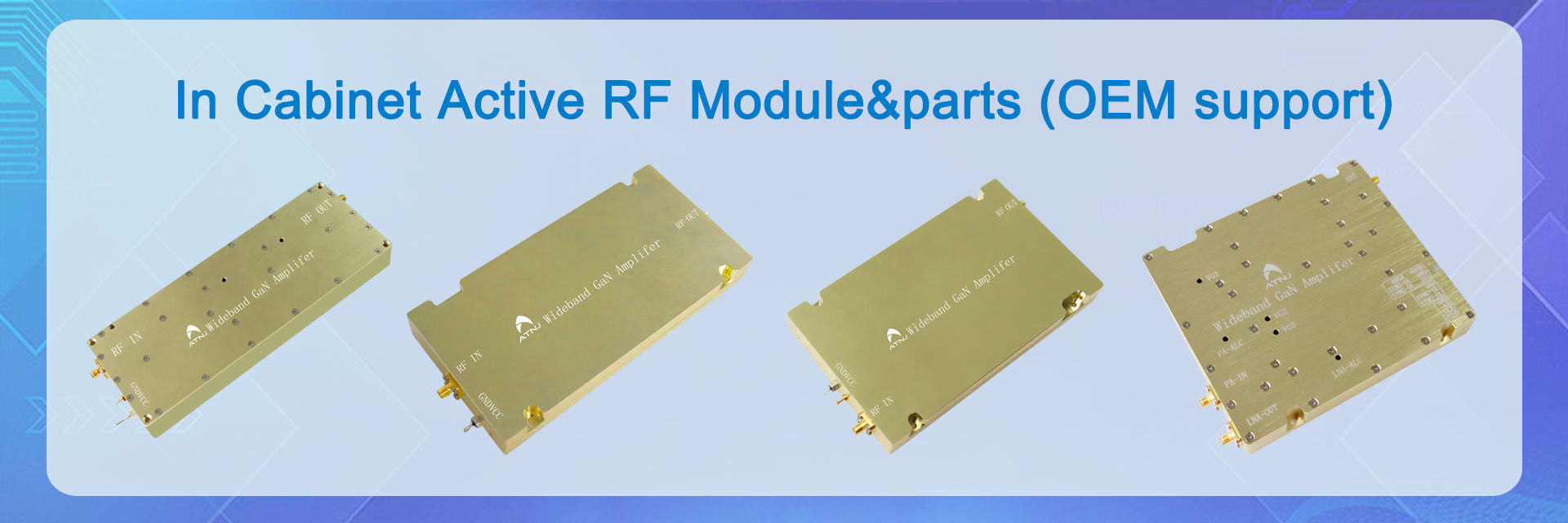

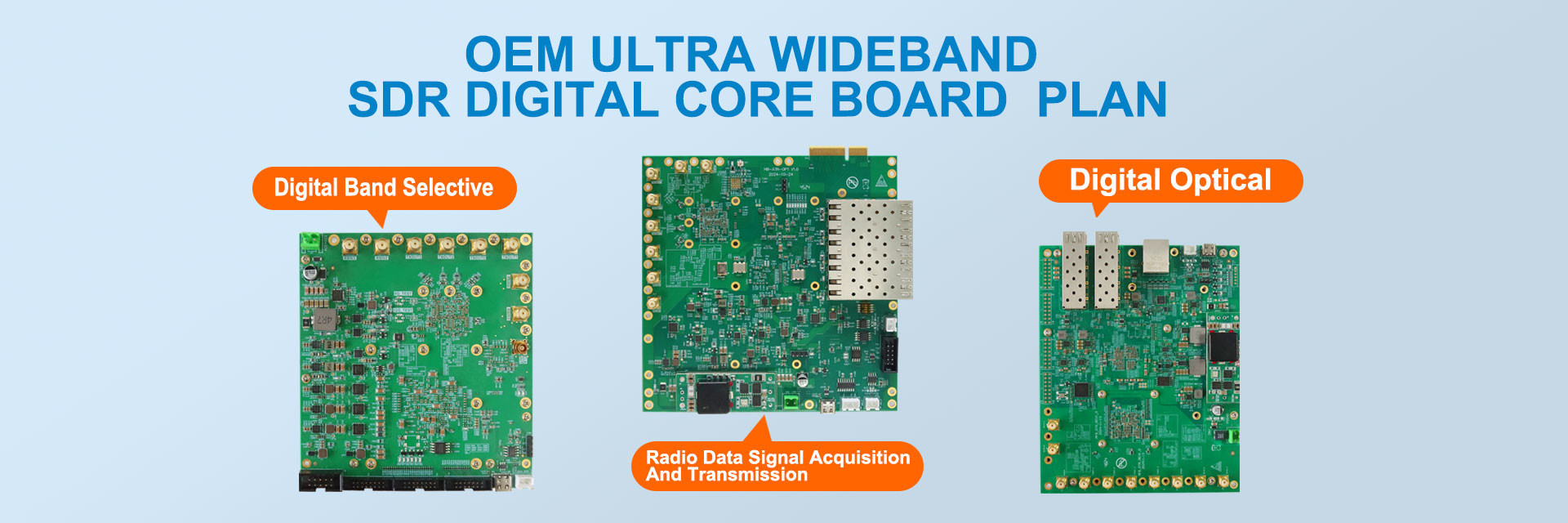

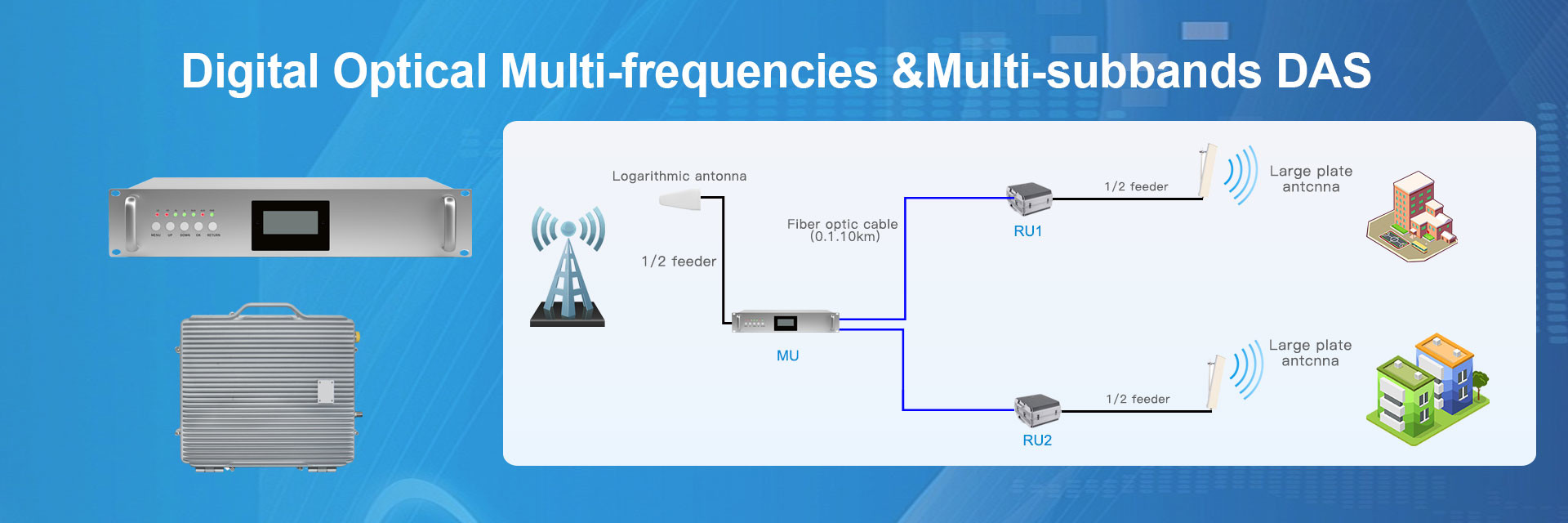

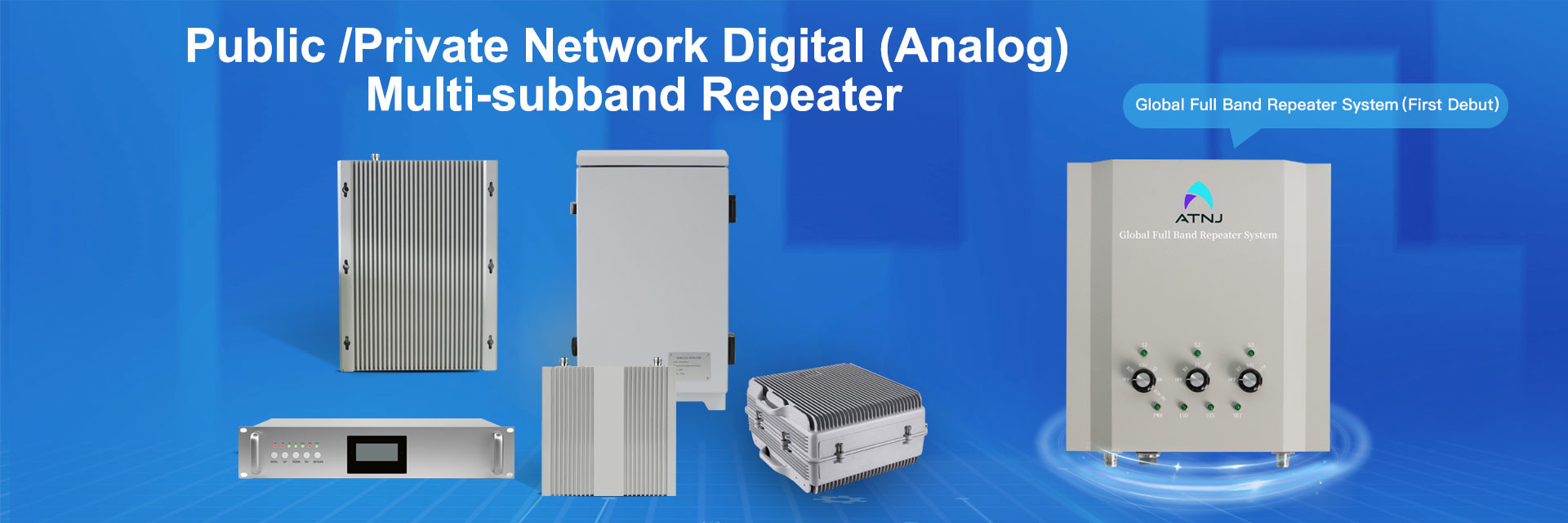

Shenzhen ATNJ Communication Technology Co., Ltd., основанная в 2010 году, является компанией, которая интегрирует исследования и разработки, производство, продажи и технические услуги.Это профессиональный производитель радиочастотных (РЧ) продуктов с большим опытом.Основные продукты включают специально разработанные SDR цифровые каркасные платы, LTE/NR (микро, средний, высокий) серии аналоговых/цифровых оптических волокон цифровых селективных ретрансляторов и DAS-систем.Модули беспроводных частот, пассивные модули, общественные и частные сетевые системы и технологические решения для базовых станций.Компания осуществляет различные услуги и проекты по эксплуатации и обслуживанию радиочастотных и беспроводных ретрансляторов., многодиапазонные, многоподдиапазонные, многомимовые системы DAS, центр удаленного управления сетью OAM и поставки для проектов внутреннего и наружного охвата сигналом.   Здесь мы подчеркиваем ключевую услугу, которая гарантирует нашу непоколебимую приверженность: ①Активный DAS: повторяющий сигнал, повторяющий частотный сдвиг, повторяющий сигнал из оптического волокна и встроенный ускоритель. ②В шкафу активный радиочастотный модуль и его части: LNA, PA, оптический приемопередатчик, выбиратель канала/диапазона, переключатель частоты, предвзятость tee, PSU. ③В шкафу пассивный радиочастотный модуль и его части: мультиплексер, фильтр, канальный комбинатор, полутвердый/гибкий прыжок. ④Пассивный DAS: POI, многодиапазонный комбайнер, гибридный комбайнер, разделитель, соединитель, сцепщик, кабельная установка, антенна. ⑤. Разработка и решения по разработке SDR (Software Defined Radio) Core Board. ⑥Радарная технология фазового массива и программный алгоритм. ⑦- ЭКМ-система. ⑧- Критическое решение для связи. ⑨. Общественно-частная сеть BTS решение. Диапазон Этот продукт предназначен для оптических ретрансляторов волокна в системах мобильной связи, облегчая фотоэлектрическое преобразование и передачу сигналов восходящей и нисходящей связи для ретрансляторов. Технические спецификации RF Таблица 1. Спецификации Индекс Примечания Диапазон частот 800-2700 МГц TОсновные испытательные полосы частот охватывают спектры 2G/3G/4G, в настоящее время используемые China Mobile, China Unicom и China Telecom. Передача оптической длины волны 1550±20 нм   Прием оптической длины волны 1310±20 нм   Каскадные этапы 1 взятка4   Выходная оптическая мощность -3±1dBm Измерение мощности оптического порта с использованием оптического счетчика мощности   4dBm±1dBm - Что?Проверка мощности лазерной эмиссии с помощью программного обеспечения GUI Передача потерь света (TXLOL) ≤-3dBm Если (выходная мощность лазера ≤ -3dBm ±0,2dB), то заявьте "TX_OPD_ALARM"ЕЩОЕ НАДОЛЖЕНИЕ "NORMAL_OPERATION_STATE" Принимать потерю сигнала  (RXLOS) ≤ 10 дБм   Прибыль от связи UL:0±2,5 дБ Прямое или однократное подключение   DL:0±2,5 дБ   Функция автоматической компенсации прибыли (AGC) Потеря вставки соединения 1x4 Headend Module≤3 дБ Компенсация асимметричных прибылей с изменяющимся уровнем±2 дБ - Что?Плоскость в полосе 824~835MHz,869~880MHz,890~915MHz,935~960MHz,1710~1785MHz,1805~1880MHz,1880~1920MHz,1920~1980MHz,2110~2170MHz,2320~2370MHz≤ 1 дБ 2515~2675МГц≤ 2 дБ   VSWR ≤ 1.5   Второй гармонический компонент 890 МГц ввод-13dBm, 1780 МГц выходной≤ 80 дБм   Интермодуляция UL:≤-55dBc, ((-8dBm ввод/2CH)Общая мощность входа-5 дБм,на одного перевозчика8 дБм Испытание 1: - Что?Ближайший/дальний конец 1+1 тестирование @ 600 кГц расстояние; (конечные результаты зависят от данных испытаний вашей компании)   DL:≤-60dBc ((-3dBm) ввод/2CH)Общая мощность входа0dBm,на одного перевозчика3 дБм   Шумный пол UL ≤-130 дБм/Гц LINK GAIN=0dBКонфигурация испытания: каскадное соединение 1:1 (компенсация AGC включена)(Окончательные результаты зависят от данных испытаний вашей компании)   DL ≤-125 дБм/Гц   Изоляция от радиочастот ≥ 50 дБ   Задержка ≤ 100 нс   Диапазон корректировки прироста ≥ 15 дБ МУ Уплинк Увеличить размер шага 1 дБ МУ Уплинк - Что?Ошибка настройки Gain 0 ¢15 ошибка≤ 1 дБ; МУ Уплинк Рабочая температура -20°70°C   Электрическое питание DC+9V~+12V,Потребление энергии менее4 Вт   Интерфейс мониторинга

Подходит для: Активная фазированная антенная решетка, Платформа интегрированного наблюдения на малых высотах, Радиоконтрполет и управление воздушным движением, Сверхширокополосные платы SDR (программно-определяемое радио), Специальный компьютер (защищенный ноутбук), Цифровая глобальная система ретрансляции 1. Технические характеристики⑥. Технология фазированной антенной решетки и программный алгоритм. № Элемент Технические Характеристики     LTE900-RX LTE900-TX LTE1800-RX LTE1800-TX LTE2100-RX LTE2100-TX 1 Диапазон частот880-915 МГц925-960 МГц 1710-1785 МГц 1805-1880 МГц 1920-1980 МГц 2110-2170 МГц 2 Ширина полосы 35 МГц 35 МГц 75 МГц 75 МГц 60 МГц 60 МГц Вносимые потери в полосе пропускания Вносимые потери в полосе пропускания ≤3,0 дБ ≤3,0 дБ ≤1,5 дБ ≤1,5 дБ ≤2,5 дБ ≤1,5 дБ 4 5 ≤1,5 дБ ≤1,5 дБ 5 5 ≤0,8 дБ ≤0,8 дБ 5 Затухание ≥90 дБ @925-960 МГц ≥95 дБ @880-915 МГц КСВН @1805-1880 МГц КСВН @1710-1785 МГц 6 @1920-1980 МГц 6 @1805-1880 МГц КСВН @2110-2170 МГцКСВН @1920-1980 МГц 6 Изоляция ≥95 дБ 7 КСВН ≤1,25 8 Мощность 10 Вт (СРЕД.-10℃9 Характеристическое:50 ОмЗдесь мы выделяем ключевую услугу, которая гарантирует нашу непоколебимую приверженность: Температура -10℃~+60℃11 Типы разъемов SMA-Female 12Размер ≤156×100×70 мм(Д*Ш*В ) 13 Цвет Серый 2. Схема расположения интерфейсов:Shenzhen ATNJ Communication Technology Co., Ltd., основанная в 2010 году, является компанией, которая объединяет исследования и разработки, производство, продажи и техническое обслуживание. Это профессиональный производитель радиочастотной (RF) продукции с большим опытом. Основные продукты включают в себя разработанные на заказ цифровые платы SDR, аналоговые/цифровые оптико-волоконные цифровые селективные полосовые ретрансляторы и системы DAS серии LTE/NR (микро, средние, высокие мощности), беспроводные частотные модули, пассивные модули, системы общественной и частной сети и технологические решения для базовых станций. Кроме того, компания осуществляет различные услуги и проекты по эксплуатации и техническому обслуживанию RF и беспроводных ретрансляторов, многодиапазонные, многоподдиапазонные, многоMIMO системы DAS, удаленный центр управления сетью OAM, а также поставки для проектов покрытия сигнала внутри и вне помещений.Здесь мы выделяем ключевую услугу, которая гарантирует нашу непоколебимую приверженность: ①. Активная DAS: внеэфирный ретранслятор, ретранслятор со сдвигом частоты, оптоволоконный ретранслятор и линейный усилитель. ②. Активный RF-модуль и детали в шкафу: LNA, PA, оптический приемопередатчик, селектор канала/полосы, частотный преобразователь, bias tee, PSU.  ③. Пассивный RF-модуль и детали в шкафу: мультиплексор, фильтр, канальный комбайнер, полужесткий/гибкий перемычка. ④. Пассивная DAS: POI, многодиапазонный комбайнер, гибридный комбайнер, разветвитель, ответвитель, тапер, кабельная сборка, антенна.⑤. Разработка и решения для SDR (Software Defined Radio) Core Board Custom.⑥. Технология фазированной антенной решетки и программный алгоритм. ⑦. Система РЭБ. ⑧. Решение для критически важных коммуникаций.  ⑨. Решение для BTS общественной/частной сети.

                               Система микроволнового ретранслятора со сдвигом частоты       Микроволновый ретранслятор со сдвигом частоты является основным инструментом для расширения магистральных микроволновых сетей. Принимая сигнал на одной частоте, усиливая его и повторно передавая на другой частоте, он преодолевает критическую проблему обратной связи, присущую простому усилению. Эта характеристика в сочетании с высоким усилением, направленными антеннами и надежной конструкцией позволяет сетевым операторам обходить препятствия прямой видимости (LOS) и экономично расширять покрытие и емкость на сложных участках местности, формируя невидимую основу для критически важных коммуникационных услуг.   Диаграмма   Принцип работы блока преобразования частоты RF/микроволн ближнего конца (MU+RU) в системе микроволнового ретранслятора со сдвигом частоты — MU состоит из радиочастотного блока MU, микроволнового RU ближнего конца и микроволновой антенны. Микроволновый блок и радиочастотный блок соединены коаксиальным кабелем. Режим питания микроволнового блока — питание по коаксиальному кабелю.   Особенности продукта: • Преобразование частоты: принимает входящий микроволновый сигнал на определенной частоте • Снижение самоинтерференции: основная цель сдвига частоты — избежать колебаний обратной связи • Симплексный режим работы: обычно работает в одном направлении • Использование спектра: потребляет дополнительные ресурсы спектра, поскольку передает на другой частоте, чем принимает • Гибкость развертывания: обеспечивает расширение покрытия в районах, где прямая установка оптоволокна или кабеля невозможна

Описание функций каждого модуля системы   1. Логопериодическая антенна_1 Частота диапазона: 25 МГц - 6000 МГц. Он отвечает за передачу и прием радиочастотных сигналов. Он может излучать обработанные сигналы в космос (для передачи),и также улавливать радиочастотные сигналы в космосе (для приема), достигая "воздушного интерфейса" между сигналом и внешним миром.   2. РЧ переключатель Используется для переключения маршрута радиочастотного сигнала, он позволяет гибко выбирать маршрут передачи сигнала.Сигнал может быть направлен на различные модули обработки, антенны и т.д., тем самым достигая гибкой конфигурации системных функций.   3Усилитель 1. Усилить выходный радиочастотный сигнал для усиления силы сигнала, обеспечить, чтобы испытательный сигнал мог достичь ожидаемого диапазона охвата и уровня мощности,и оптимизировать качество передаваемого сигнала.   4. LNA1 Проводить предварительную усиление на полученный сигнал антенны для повышения соотношения сигнал-шум, что позволяет последующим модулям обработки сигнала обрабатывать сигнал более четко и точно.Это обычно используется для улучшения приема слабых сигналов.   5. Логопериодическая антенна_2 Частота диапазона: 400 МГц - 6 ГГц. Эта часть отвечает за передачу радиочастотных сигналов, генерируемых системой (таких как сигналы помех,испытательные сигналы) в космос для достижения пространственного охвата сигналов и действия на целевые устройства (например, беспилотные летательные аппараты).   6Усилитель Set2 В соответствии с требованиями к помехам, радиочастотный сигнал усиливается, чтобы увеличить его мощность,обеспечение того, чтобы сигнал помех или испытательный сигнал могли достигать ожидаемого диапазона охвата и уровня мощности;, и удовлетворяют требованиям к силе сигнала для таких сценариев, как "интерференция (заторможение)".   7. LNA1 Выполнять предварительную усиление на полученных сигналах антенны для повышения соотношения сигнала к шуму, что позволяет последующим модулям обработки сигнала обрабатывать сигналы более четко и точно.Этот метод часто используется для улучшения приема слабых сигналов.   8. Логопериодическая антенна_3 Частота полосы: 400 MHz - 6 GHz. Специально разработанный для приема радиочастотных сигналов, он может точно улавливать сигналы в пределах определенного диапазона частот,обеспечивающий ввод для модуля обнаружения и анализа сигналовОн обычно используется для повышения способности приема целевых сигналов.   9. SDR_8T8R Карта 8T8R SDR используется для выполнения функций обнаружения и обработки сигнала.и приемный модуль обработки сигнала (выявление и анализ сигнала)Модуль управления каналами (который может распределять генерируемые или обрабатываемые сигналы между различными антеннами, устройствами обнаружения и т. д.),для удовлетворения требований многоканальных и многоцелевых сигнальных приложений)Он имеет функцию обнаружения и анализа широкополосного сигнала, который может обнаруживать такие параметры, как частота, мощность и модуляционные характеристики сигнала.может использоваться в качестве источника возбуждения для вывода специфических сигналов, для обнаружения качества сигнала, анализа характеристик и проверки производительности системы.   10Усилить компьютер. Как "мозг" системы, он позволяет дистанционное управление, конфигурацию параметров и управление процессом всей системы RF.позволяет устанавливать параметры модуля генерации сигнала, управляющие путями радиочастотных коммутаторов, получающие доступ к функциям обнаружения и анализа, и представляющие данные о состоянии системы и сигнале, что удобствует операторам управление работой системы.
